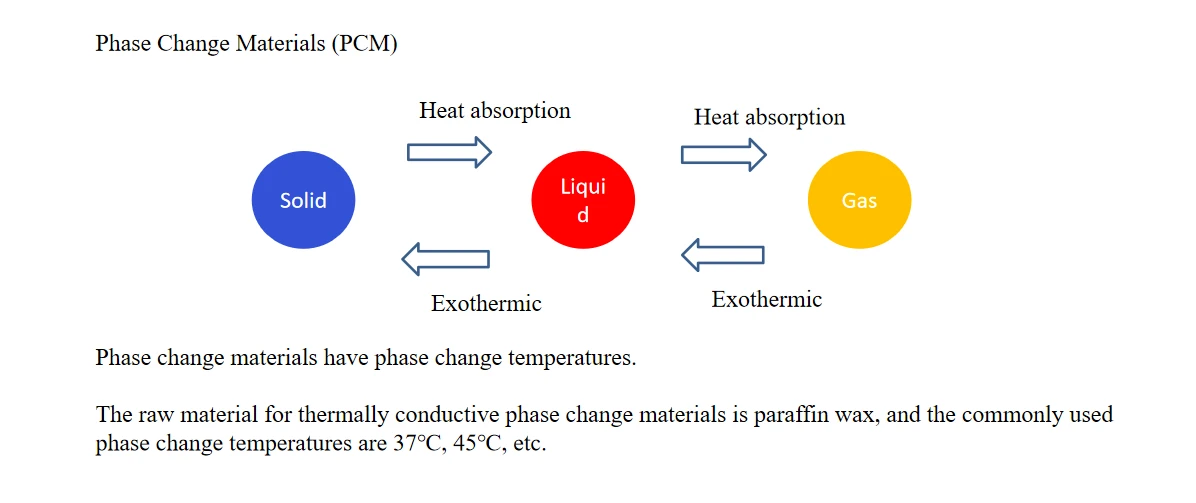

مواد تغيير المرحلة
تغير طور التوصيل الحراري
خصائص المواد المتغيرة الطور الموصلة حرارياً
لماذا تختار مواد تغيير الطور موصلة حرارياً؟

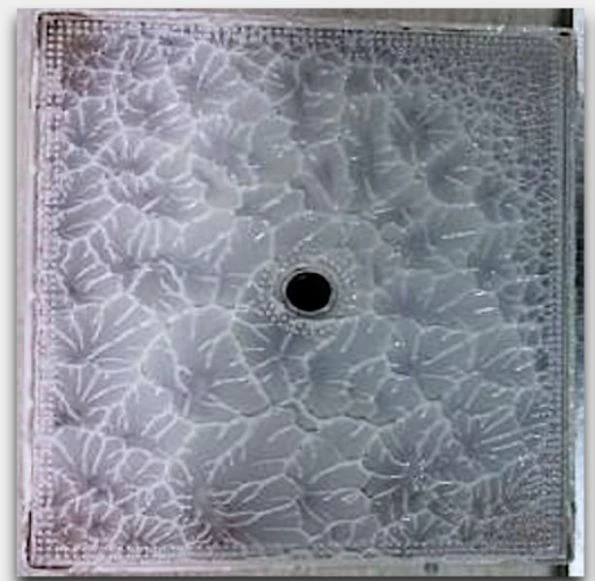

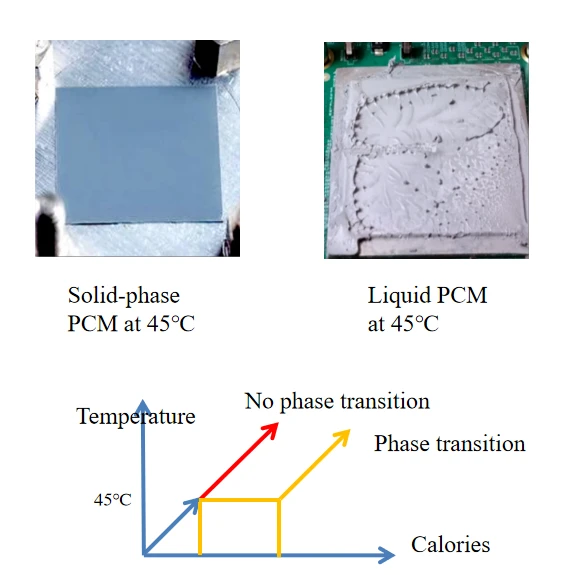

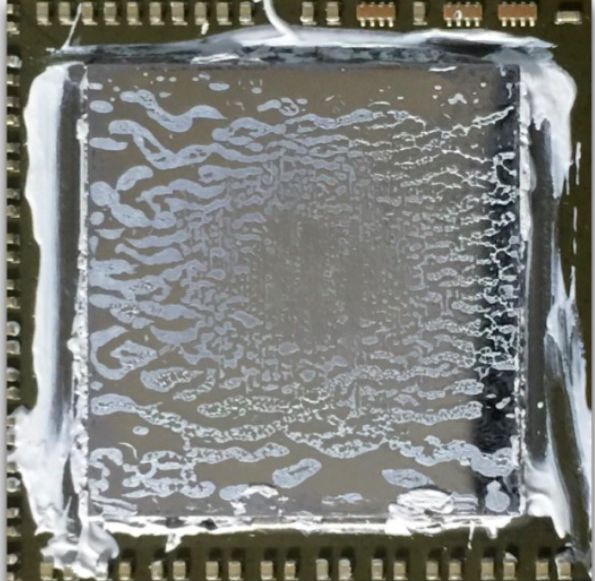

المقاومة الحرارية المنخفضة:تجمع مواد الواجهة الحرارية المتغيرة الطور بين مزايا كل من الوسادات الحرارية والمعجون الحراري. قبل الوصول إلى درجة حرارة تغير الطور، فإنها تمتلك مزايا مماثلة للوسادات الحرارية، وتظهر مرونة جيدة ولدونة. ومع ذلك، عندما ترتفع درجة حرارة تشغيل الأجهزة الإلكترونية فوق نقطة الانصهار، فإنها تخضع لتغيير طوري إلى الحالة السائلة، مما يؤدي إلى ترطيب الواجهة الحرارية بشكل فعال. كما أنها تمتلك نفس قدرة الحشو مثل المعجون الحراري، مما يزيد من ملء الفراغات البينية ويقلل بشكل كبير من المقاومة الحرارية بين المادتين.
تخزين الحرارة:مواد الواجهة الحرارية المتغيرة الطور لها أيضًا تأثير تخزين مؤقت للطاقة. من خلال امتصاص الحرارة أو إطلاقها أثناء عملية تغيير الطور، فإنها تزيد من مسار تبديد الحرارة، وتسهيل انتشار ونشر الحرارة المتبقية، ومنع الارتفاع السريع في درجة الحرارة، وتخفيف درجة حرارة تشغيل الأجهزة، وبالتالي إطالة عمر الخدمة.
سيناريوهات تطبيق صفائح تغيير الطور الموصلة حرارياً

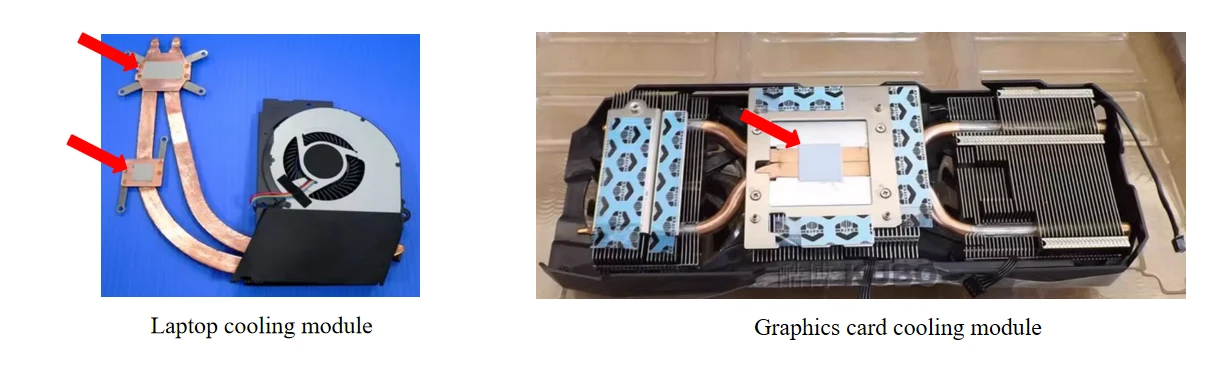

رقائق ذات قوة تبديد حرارة عالية:مثل وحدات المعالجة المركزية في أجهزة الكمبيوتر الشخصية ورقائق وحدة المعالجة المركزية للخادم ووحدات معالجة الرسومات في بطاقات الرسومات. مطلوب الموصلية الحرارية العالية لمواد الواجهة.
يُستخدم بشكل شائع في المشتتات الحرارية وبين المكونات الإلكترونية في المعالجات الدقيقة-عالية التردد، وأجهزة الكمبيوتر المحمولة، وشرائح ذاكرة التخزين المؤقت، ووحدات الذاكرة، وخوادم الكمبيوتر، ومرحلات الحالة- الصلبة، ووحدات الطاقة، وشرائح معالجة الصور، وASICs، وIGBTs.
يمكن أن يحل محل الشحم الحراري:صفائح تغيير الطور الحراري، بسمك 0.2 مم عادةً؛ تتم طباعة الشحم الحراري بسمك 0.2 مم؛ مقاومة أفضل للضخ-وعمر أطول من الشحم الحراري.
حالات تطبيقية لمواد التخزين الحراري المتغيرة الطور
نماذج المواد المتغيرة في المرحلة الرئيسية الثلاثية:PC400، PC500، PC790

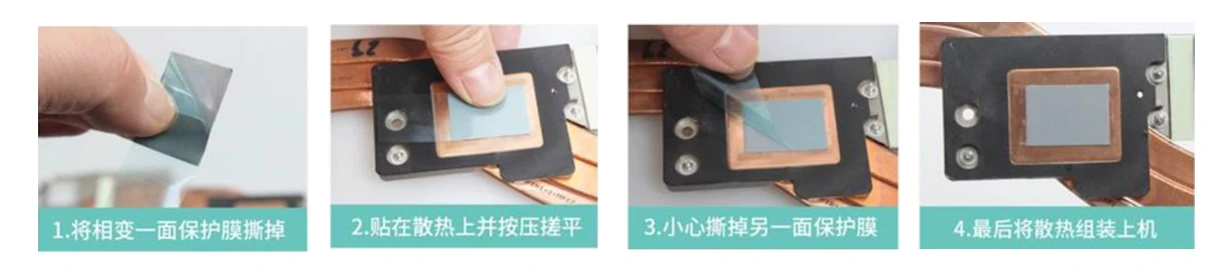

كيفية استخدام صفائح تغيير الطور الموصلة حرارياً
مواد تغيير المرحلة
تغير الطور الحراري
مرحلة تغيير التخزين الحراري
التخزين الحراري مقابل التوصيل الحراري

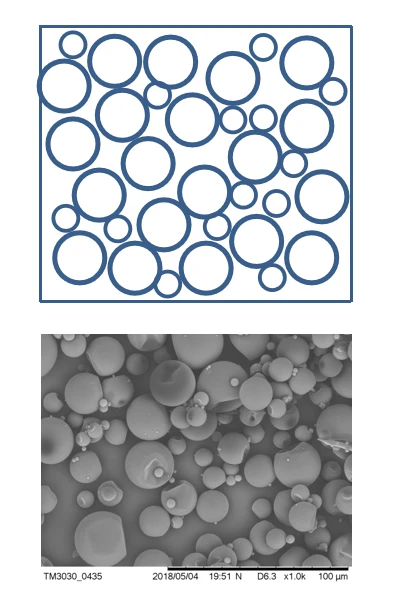

| المجالات | تحتوي مادة جدار الكبسولة على مادة متغيرة الطور. عندما ترتفع درجة الحرارة، تتغير المادة المغلفة من الحالة الصلبة إلى الحالة السائلة، مما يؤدي إلى امتصاص الطاقة-وهو التخزين الحراري المتغير الطور. ومع ذلك، فإن البنية الشاملة-التي تشبه الورقة تظل دون تغيير، لذا فهي لن تصبح طرية أو تتدفق. |  |
| الركيزة | السيليكون العضوي | |
| مواد التغليف | كبسولات دقيقة |
التخزين الحراري مقابل التوصيل الحراري
| مواد تخزين الطاقة | المواد الموصلة للحرارة | |
| تعبير | الركيزة + مادة تغيير مرحلة البارافين | الركيزة + مسحوق موصل للحرارة |
| المعلمات الرئيسية | المحتوى الحراري (J/g) | الموصلية الحرارية |
مرحلة تغيير التخزين الحراري
لماذا تختار التخزين الحراري؟
لإبطاء معدل ارتفاع درجة الحرارة، مما يؤدي بشكل غير مباشر إلى خفض درجة الحرارة القصوى.
- سيناريوهات التطبيق: سيناريوهات توليد الحرارة العابرة.
تخزين الحرارة - إطلاق الحرارة، دورة مستمرة:

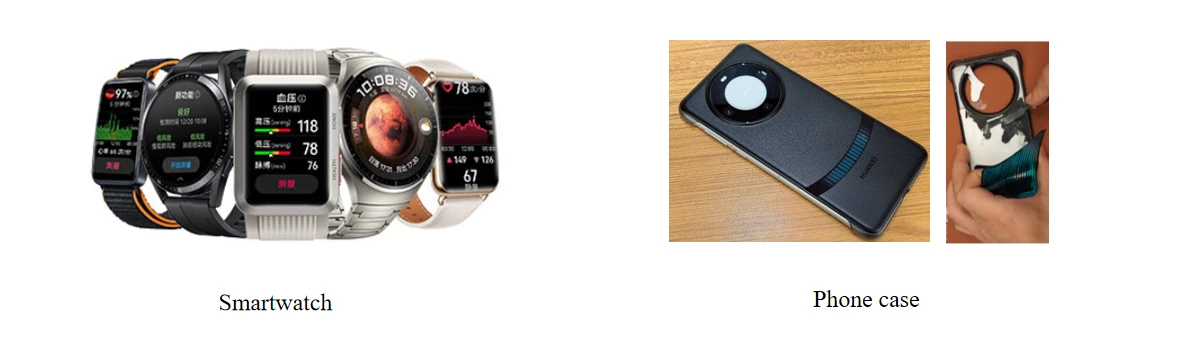

- أمثلة: الساعات، والكاميرات، ووحدات الشحن، وما إلى ذلك.
حالات تطبيقية لمواد التخزين الحراري المتغيرة الطور
نماذج المواد المتغيرة في الطور الثلاثي:
- الأوراق: 140 جول/جم، 180 جول/جم؛ الموصلية الحرارية 3.5 واط، 140 جول/جم
- جل تخزين حراري متغير الطور: 140 جول/جم
